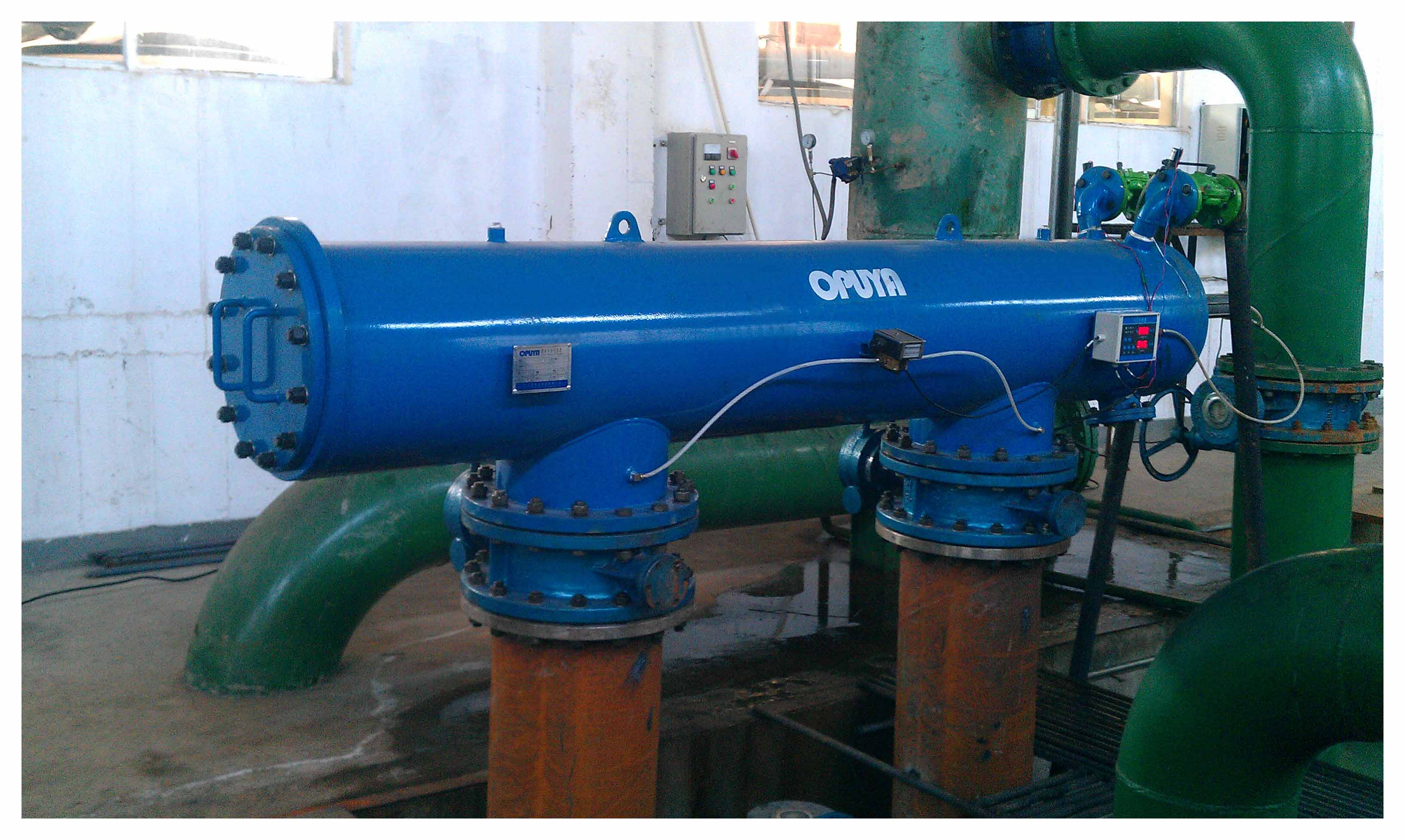

OPY-WSX系列•卧式水力吸口

产品介绍

水由进水口进入，首先经过粗滤网滤掉较大颗粒的杂质，然后经过细滤网。在过滤过程中，细滤网逐渐累积水中的脏物、杂质，形成过滤杂质层，由于杂质层堆积在细滤网的内侧，因此在细滤网的内、外两侧就形成了一个压差。当这个压差达到预设值时或根据控制器设定周期，将开始自动清洗过程，此间不断流：排污阀打开释放压力，并将水排出；排污仓及吸污管内的压力大幅度下降，由此产生吸力。当水流经液压马达时，带动吸污管进行轴向运动并旋转，逐渐将细滤网表面杂质吸走排出。轴向运动与旋转运动的结合可将整个滤网内表面完全清洗干净。排污阀在冲洗结束时关闭，增加的水压会使液压活塞回到其初始位置，过滤器开始准备下一个冲洗周期。过滤后的净水由出水口流出。



型号	管径mm	流量m3/h	进出口间距mm	排污阀mm	电压v
OPY-4WSX	100	80	900	50	220
OPY-6WSX	150	150	900	50	220
OPY-8WSX	200	300	900	50	220
OPY-10WSX	250	400	1100	50	220
OPY-12WSX	300	600	1100	50	220
OPY-14WSX	350	900	1270	50	220
OPY-16WSX	400	1100	1270	50	220



罐体材质：碳钢（环氧树脂） / 不锈钢 （可选） 压力等级：1.0Mpa / 1.6Mpa / 2.5Mpa （可选） 过滤精度：50μm-5000μm （可选） 控制方式：手动、压差、PLC控制器 额定电压：220v 工作压力：最小工作压力压力≥0.2Mpa 水温范围：65℃ / 85℃ （可选） 安装环境：室内、室外均可
